【摘要】：回彈法和鉆芯法都是檢測(cè)混凝土抗壓強(qiáng)度的常用方法，各有其優(yōu)缺點(diǎn)?；貜椃ú僮骱?jiǎn)單靈活、無(wú)損傷，可復(fù)測(cè)且價(jià)格低廉，但這種方法易受環(huán)境因素影響，有時(shí)檢測(cè)結(jié)果存在較大誤差。鉆芯法檢測(cè)直觀可靠，精確度高，但其成本較高，且會(huì)對(duì)結(jié)構(gòu)本身造成一定程度的損壞，因此不能在整個(gè)結(jié)構(gòu)上普遍應(yīng)用?；貜?鉆芯修正法有效彌補(bǔ)了兩種方法的缺點(diǎn)，提高了回彈法檢測(cè)精度，擴(kuò)大了應(yīng)用范圍，不僅可用于新建工程而且可用于既有建筑的檢測(cè)鑒定。

【關(guān)鍵詞】：回彈法；鉆芯法；回彈--鉆芯修正

經(jīng)濟(jì)的發(fā)展促進(jìn)了建筑事業(yè)的發(fā)展,混凝土強(qiáng)度是保證施工質(zhì)量的重要途徑之一。對(duì)于混凝土強(qiáng)度的測(cè)試方法也在工程建筑發(fā)展中越來(lái)越多,常用的檢測(cè)混凝土強(qiáng)度的方法有：回彈法、鉆芯法、回彈-鉆芯修正法、超聲法、超聲綜合法等?；貜椃z測(cè)混凝土強(qiáng)度無(wú)損傷、可復(fù)測(cè)，儀器輕便、操作簡(jiǎn)單，測(cè)試速度快、高測(cè)試費(fèi)用低，可以基本反映構(gòu)件混凝土抗壓強(qiáng)度的規(guī)律；但其只反映表面強(qiáng)度，易受環(huán)境影響。鉆芯法直觀可靠，精確度高，但其成本較高，而且會(huì)造成結(jié)構(gòu)或構(gòu)件的局部損傷，因而對(duì)鉆芯位置的選擇及鉆芯數(shù)量等均有一定限制?；貜椧汇@芯修正法彌補(bǔ)了兩種方法的各自缺點(diǎn)，有效提高了回彈法檢測(cè)精度，擴(kuò)大了其應(yīng)用范圍，不僅可用于新建工程而且可用于既有建筑的檢測(cè)鑒定。

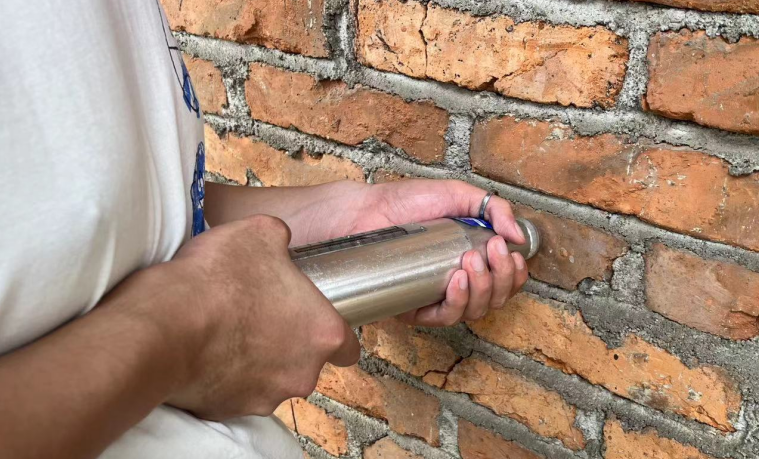

一、回彈法檢測(cè)混凝土抗壓強(qiáng)度

1.回彈法的檢測(cè)條件

（1）適用于工程結(jié)構(gòu)普通混凝土抗壓強(qiáng)度的檢測(cè)。

（2）表層與內(nèi)部不能有明顯差異，由于回彈值只代表混凝土表層的質(zhì)量，所以使用回彈法時(shí)，必須要求混凝土的表面質(zhì)量與內(nèi)部質(zhì)量基本一致。

（3）回彈測(cè)強(qiáng)曲線限定的齡期（14～1000天）。

（4）回彈測(cè)強(qiáng)曲線限定的強(qiáng)度（10～60MPa），上海地區(qū)回彈測(cè)強(qiáng)曲線限定的強(qiáng)度（10～70MPa）。

（5）回彈法不適用于因凍害、化學(xué)侵蝕、火災(zāi)等造成表面疏松、剝落的結(jié)構(gòu)混凝土強(qiáng)度檢測(cè)。

2.回彈法的檢測(cè)抽檢數(shù)量及測(cè)區(qū)布置

當(dāng)按單個(gè)構(gòu)件檢測(cè)時(shí)，應(yīng)在構(gòu)件上均勻布置測(cè)區(qū)，每個(gè)構(gòu)件上的測(cè)區(qū)數(shù)不應(yīng)少于10個(gè)；對(duì)某一方向尺寸小于4.5m時(shí)且另一方向尺寸小于0.3m的構(gòu)件（短柱），其測(cè)區(qū)數(shù)量可適當(dāng)減少，但不應(yīng)少于5個(gè)。

對(duì)同批構(gòu)件按批抽樣檢測(cè)時(shí)，構(gòu)件抽樣數(shù)不應(yīng)少于同批構(gòu)件的30%，且不應(yīng)少于10件。

當(dāng)按批抽樣檢測(cè)時(shí)，符合下列條件的構(gòu)件才可作為同批構(gòu)件：混凝土強(qiáng)度等級(jí)相同、混凝土原材料、配合比、成型工藝、養(yǎng)護(hù)條件及齡期基本相同、構(gòu)件種類相同、在施工階段所處狀態(tài)相同。

3.回彈法檢測(cè)的影響因素

（1）回彈儀測(cè)試角度對(duì)測(cè)試值的影響。由于受重力的作用，（重錘的位移）回彈儀在非水平方向上的測(cè)試結(jié)果與水平方向上的測(cè)試結(jié)果不同，因此，對(duì)不同的測(cè)試角度需要進(jìn)行修正。

（2）混凝土不同澆注面對(duì)回彈值的影響。在混凝土的澆注表面，由于泌水、漿厚等原因測(cè)得的回彈值偏低；混凝土的澆注底面，由于骨料的下沉、離析等原因，測(cè)得的回彈值比側(cè)面高。因此，對(duì)不同的測(cè)試面需要進(jìn)行修正。

（3）不同模板材料對(duì)回彈值的影響。常用鋼模、木模所形成的混凝土表面狀況有明顯的差異，回彈值也會(huì)有所不同。對(duì)于木模成型的混凝土表面，應(yīng)用砂輪磨平厚測(cè)量。模板的接縫處回彈值，由于泌水一般情況下會(huì)偏高。

（4）養(yǎng)護(hù)條件對(duì)回彈值的影響。采用標(biāo)養(yǎng)與自然養(yǎng)護(hù)時(shí)，對(duì)于混凝土R- f關(guān)系曲線有顯著影響。在相同強(qiáng)度下，自然養(yǎng)護(hù)的回彈值高于標(biāo)準(zhǔn)養(yǎng)護(hù)的回彈值。實(shí)驗(yàn)研究表明，當(dāng)混凝土強(qiáng)度超過(guò)30MPa時(shí)，兩者的差異可以忽略不計(jì)。

（5）表面濕度對(duì)回彈值的影響。濕度越大回彈值越低，這種影響隨混凝土強(qiáng)度的提高而變小。現(xiàn)場(chǎng)檢測(cè)中應(yīng)盡可能采用干燥狀態(tài)下的混凝土。

（6）齡期和碳化深度對(duì)回彈值的影響。齡期越長(zhǎng)，回彈值越大，碳化層厚度隨齡期的增長(zhǎng)而加大，回彈值隨碳化深度的增大而增大。

4.回彈法檢測(cè)計(jì)算

測(cè)區(qū)回彈代表值應(yīng)從該測(cè)區(qū)的16個(gè)回彈值中依次剔除3個(gè)最大值和3個(gè)最小值，取其余10個(gè)有效回彈值應(yīng)按下列公式計(jì)算：

式中R—測(cè)區(qū)回彈代表值，取有效測(cè)試數(shù)據(jù)的平均值，精確至0.1；

Ri—第i個(gè)測(cè)點(diǎn)的有效回彈值。

測(cè)區(qū)混凝土抗壓強(qiáng)度換算應(yīng)按下列公式計(jì)算：

當(dāng)結(jié)構(gòu)或構(gòu)件中的測(cè)區(qū)數(shù)不少于10個(gè)時(shí)，各測(cè)區(qū)混凝土抗壓強(qiáng)度換算值的平均值和標(biāo)準(zhǔn)差應(yīng)按下列公式計(jì)算：

—結(jié)構(gòu)或構(gòu)件第i 個(gè)測(cè)區(qū)的混凝土抗壓強(qiáng)度換算值（MPa）；

—結(jié)構(gòu)或構(gòu)件測(cè)區(qū)混凝土抗壓強(qiáng)度換算值的平均值（MPa），精確至0.1MPa；

—結(jié)構(gòu)或構(gòu)件測(cè)區(qū)混凝土抗壓強(qiáng)度換算值的標(biāo)準(zhǔn)差（MPa），精確至0.01MPa。

—測(cè)區(qū)數(shù)。對(duì)單個(gè)檢測(cè)的構(gòu)件，取一個(gè)構(gòu)件的測(cè)區(qū)數(shù)；對(duì)批量檢測(cè)的構(gòu)件，取被抽檢構(gòu)件測(cè)區(qū)數(shù)之總和。

當(dāng)結(jié)構(gòu)或構(gòu)件中測(cè)區(qū)數(shù)少于10個(gè)時(shí)，混凝土抗壓強(qiáng)度推定值取測(cè)區(qū)強(qiáng)度最小值：

—結(jié)構(gòu)或構(gòu)件最小的測(cè)區(qū)混凝土抗壓強(qiáng)度換算值（MPa），精確至0.1MPa。

當(dāng)結(jié)構(gòu)或構(gòu)件中測(cè)區(qū)數(shù)不少于10個(gè)或按批量檢測(cè)時(shí)，按下式推定強(qiáng)度：

二、鉆芯法檢測(cè)混凝土抗壓強(qiáng)度

1.取芯位置及數(shù)量

鉆芯法適用于檢測(cè)強(qiáng)度等級(jí)為C10～C80的新、老結(jié)構(gòu)或構(gòu)件混凝土的抗壓強(qiáng)度。

取芯位置：結(jié)構(gòu)或構(gòu)件受力較小的部位；混凝土強(qiáng)度具有代表性的部位；便于鉆芯機(jī)安放與操作的部位；避開(kāi)主筋、預(yù)埋件和管線的位置。應(yīng)隨機(jī)抽取結(jié)構(gòu)的構(gòu)件或結(jié)構(gòu)的局部，每個(gè)芯樣取自一個(gè)構(gòu)件或結(jié)構(gòu)的局部部位。

按批量推定時(shí)，同規(guī)格芯樣試件的數(shù)量應(yīng)根據(jù)同一檢測(cè)批中樣本容量的大小確定。當(dāng)公稱直徑為100mm時(shí)，芯樣不應(yīng)少于15個(gè)；當(dāng)公稱直徑為70mm或55mm時(shí)，芯樣不應(yīng)少于20個(gè)。

2.芯樣加工要求

（1）芯樣試件的實(shí)際高徑比（H/D）應(yīng)在0.95~1.05之間。

（2）沿芯樣試件高度任一直徑與平均直徑的差不應(yīng)超過(guò)2mm。

（3）抗壓芯樣試件端面的不平整度在100mm長(zhǎng)度內(nèi)不得超過(guò)0.1mm。

（4）芯樣試件端面與軸線的不垂直度不得超過(guò)1°。

（5）芯樣不得有裂縫或有其他較大缺陷。

3. 芯樣試驗(yàn)及計(jì)算

樣試件應(yīng)在自然干燥狀態(tài)下進(jìn)行抗壓試驗(yàn)，一般芯樣試件在加工完畢后，在試驗(yàn)室內(nèi)自然干燥3天以上。當(dāng)結(jié)構(gòu)工作條件比較潮濕，需要確定潮濕狀態(tài)下混凝土的強(qiáng)度時(shí)，芯樣試件宜在20±5℃的清水中浸泡40～48h，從水中取出后立即進(jìn)行試驗(yàn)。

混凝土芯樣抗壓強(qiáng)度換算值，可按下式計(jì)算：

—芯樣試件混凝土立方體抗壓強(qiáng)度換算值（MPa），精確至0.1MPa

—芯樣試件的抗壓試驗(yàn)測(cè)得的最大壓力（N）；

A—芯樣試件抗壓截面面積（mm^2）；

—芯樣試件端面磨平處理的修正系數(shù)取1.00，采用硫磺補(bǔ)平芯樣端面的修正系數(shù)取1.05。

三、回彈-鉆芯法檢測(cè)混凝土抗壓強(qiáng)度

1.取芯數(shù)量及位置

（1）芯修正宜采用對(duì)應(yīng)測(cè)區(qū)修正量的修正方法。

（2）一般情況下鉆芯修正標(biāo)準(zhǔn)芯樣（Φ100×100mm）試件的數(shù)量不宜少于6個(gè)，小直徑芯樣試件數(shù)量不宜少于9個(gè)。

（3）鉆芯的構(gòu)件或結(jié)構(gòu)的局部應(yīng)有所選用檢測(cè)方法的測(cè)區(qū)，當(dāng)所選用檢測(cè)方法為無(wú)損方法時(shí)，鉆芯位置應(yīng)與該方法的某個(gè)測(cè)區(qū)重合；當(dāng)所選用檢測(cè)方法為有損傷方法時(shí)，鉆芯位置應(yīng)布置在該方法測(cè)區(qū)的附近。

2.鉆芯修正方法計(jì)算

—用芯樣試件修正后的結(jié)構(gòu)或構(gòu)件混凝土換算強(qiáng)度；

—修正用的混凝土芯樣（Φ100×100mm）試件的抗壓強(qiáng)度實(shí)測(cè)平均值（MPa），精確至0.1MPa；

—回彈測(cè)區(qū)混凝土抗壓強(qiáng)度換算平均值（MPa），精確0.1MPa。

四、總結(jié)與展望

隨著我國(guó)經(jīng)濟(jì)水平不斷提升,我國(guó)的建筑行業(yè)也有了飛速的發(fā)展。質(zhì)量是工程的生命，工程質(zhì)量的好壞直接關(guān)系到人民群眾生命財(cái)產(chǎn)安全和工程效益的發(fā)揮。工程檢測(cè)是建筑工程質(zhì)量的最后一道防線，有效的檢測(cè)方法是工程質(zhì)量檢測(cè)的基礎(chǔ)和保障。

隨著檢測(cè)行業(yè)的發(fā)展，對(duì)于混凝土強(qiáng)度的測(cè)試方法也在工程建筑發(fā)展中越來(lái)越多?；貜?鉆芯修正法不僅提高了回彈法檢測(cè)精度，擴(kuò)大了應(yīng)用范圍，而且減少了大量取芯帶來(lái)的結(jié)構(gòu)損傷，節(jié)約了成本?；貜?鉆芯修正法不僅可用于新建工程而且可用于既有建筑的檢測(cè)鑒定。

參考文獻(xiàn)

1.《回彈法檢測(cè)混凝土抗壓強(qiáng)度技術(shù)規(guī)程》（JGJ/T23-2011）

2.《民用建筑可靠性鑒定標(biāo)準(zhǔn)》（GB50292-2015）

3.《結(jié)構(gòu)混凝土抗壓強(qiáng)度檢測(cè)技術(shù)標(biāo)準(zhǔn)》（DG/TJ08-2020-2020）

4.《鉆芯法檢測(cè)混凝土強(qiáng)度技術(shù)規(guī)程》（CECS03:2007）

檢測(cè)咨詢：15021139104
